ОСК 110 кВ (УХЛ1) изоляторы стержневые опорные

Назначение

Изоляторы серии ОСК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрический станций и подстанций и ВЛ на напряжение 10, 35 и 110 кВ с частотой до 100 Гц.

Информационный материалы

Каталог полимерных изоляторов

Документы

Сертификат соответствия ОСК ОСК 10-110 ЗАК ОСК 10-110

Изоляторы изготавливаются на базе стеклопластикового стержня с запрессованными на его концах фланцами и покрытым изолирующей монолитной внешней оболочкой из кремнийорганической композиции.

Электрическая прочность стеклопластикового стержня вдоль волокон не менее 3,5 кВ/мм.

Изолирующая оболочка изготовляется из кремнийорганической композиции, выполненной способом заливки стержня в литьевой форме. Цельнолитой способ изготовления оболочки обеспечивает стойкость к проникновению воды под защитную оболочку.

Конструкция фланцев изоляторов не имеет углублений, приводящих к скапливанию воды. Сварные швы стальных фланцев обеспечивают герметичность внутреннего объема изолятора.

Фланцы и крепежные элементы имеют антикоррозийное защитное покрытие, соответствующее требованиям ГОСТ Р 51177 и рассчитанное на полный срок эксплуатации изоляторов.

Назначение	ОСК10–110–А–2УХЛ1	ОСК10–110–Б–2УХЛ1	ОСК10–110–В–2УХЛ1	ОСК10–110–Г–2УХП1
Номинальное напряжение, кВ	110
Испытательное напряжение полного грозового импульса, кВ	450			550
Механическая разрушающая сила на изгиб, кН, не менее — нормируемый параметр	10
Отклонение под действием максимальной эксплуатационной нагрузки на изгиб, мм, не более:	11			14
Минимальное разрушающее усилие на растяжение, кН	—
Длина пути утечки, см, не менее	280			315
Диапазон рабочих температур, °С	– 60 +50
Масса, кг, не более	32		34	35,5

Тип изолятора	Приcоединительные размеры фланцев, мм				Габаритный размер фланцев, мм
	Верх		Низ		Верх	Низ
	А	d	A1	d1	B	B1

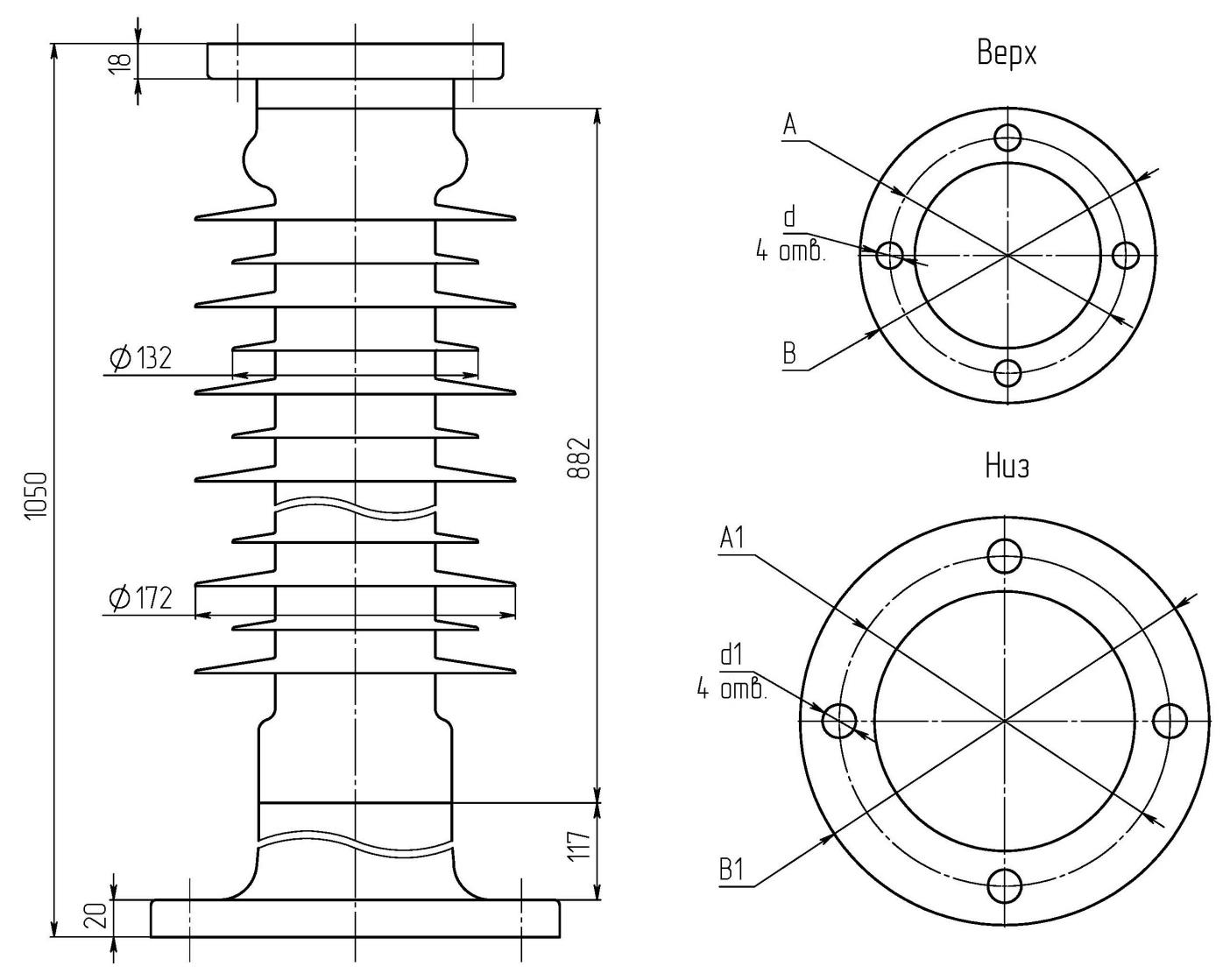

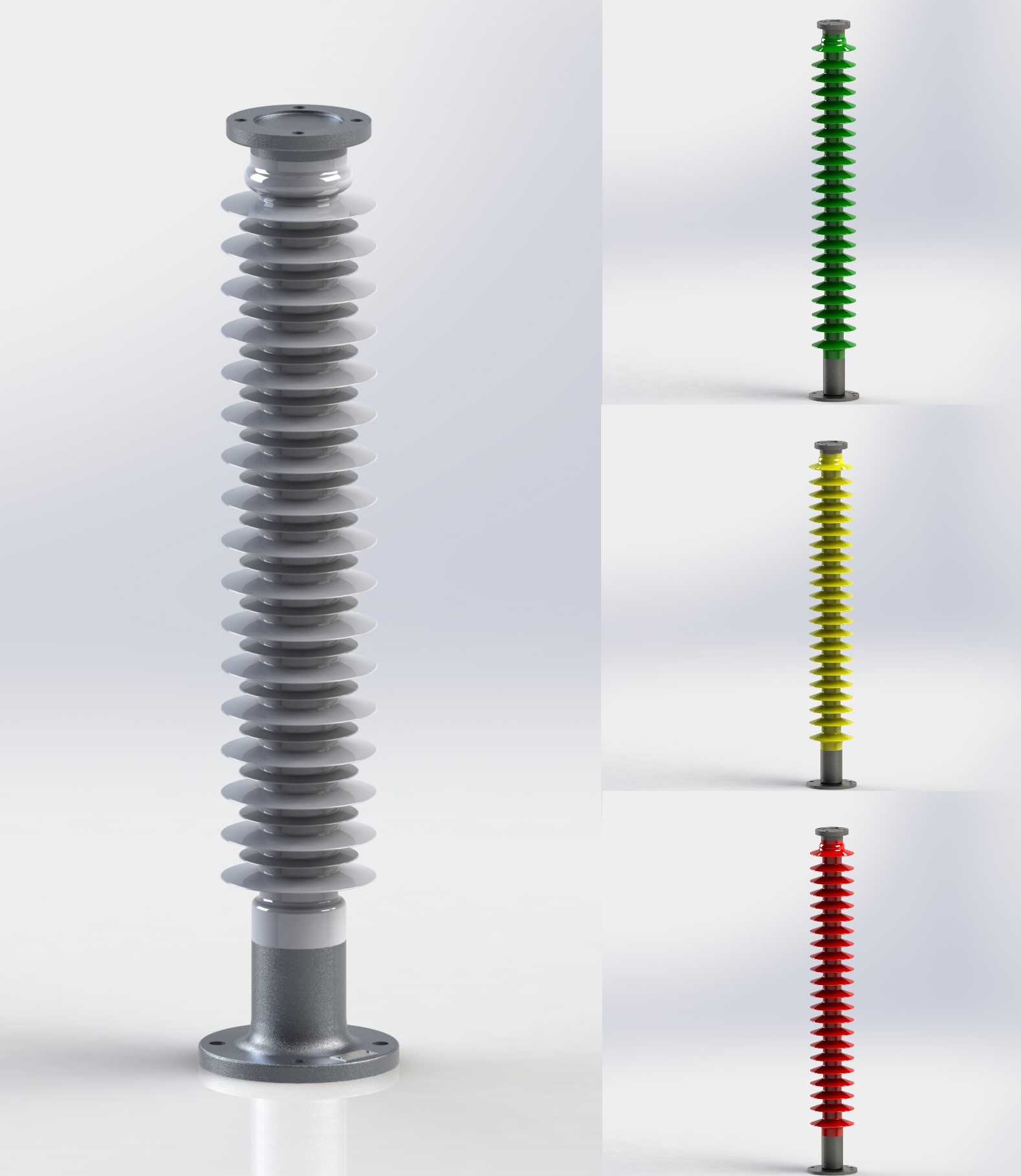

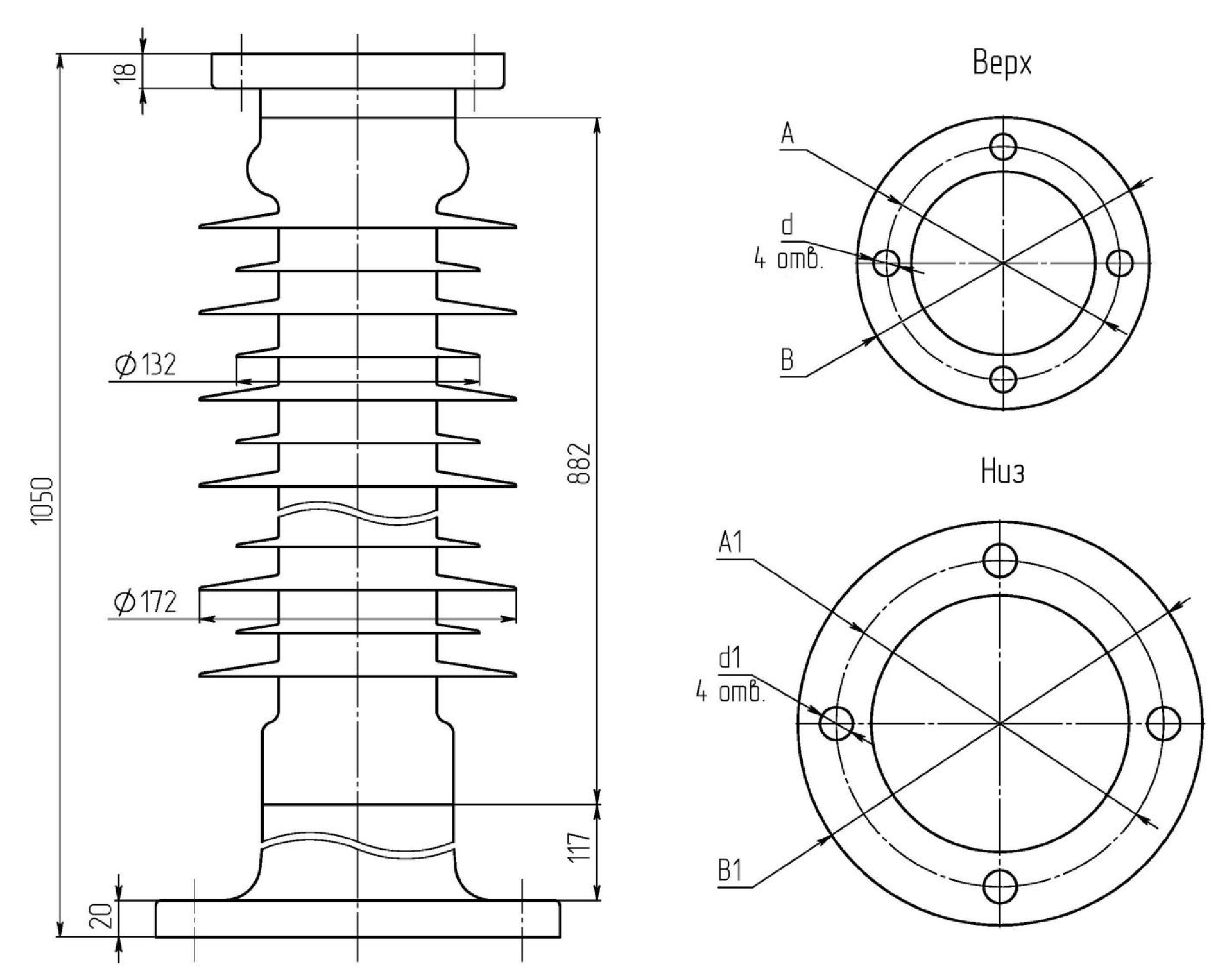

ОСК 10-110-А-2 УХЛ1 (серый, красный, желтый, зеленый)	ø127	М16	ø178	ø18	ø159	ø220
ОСК 10-110-А1-2 УХЛ1		M12		M12
ОСК 10-110-А2-2 УХЛ1		M16		M16

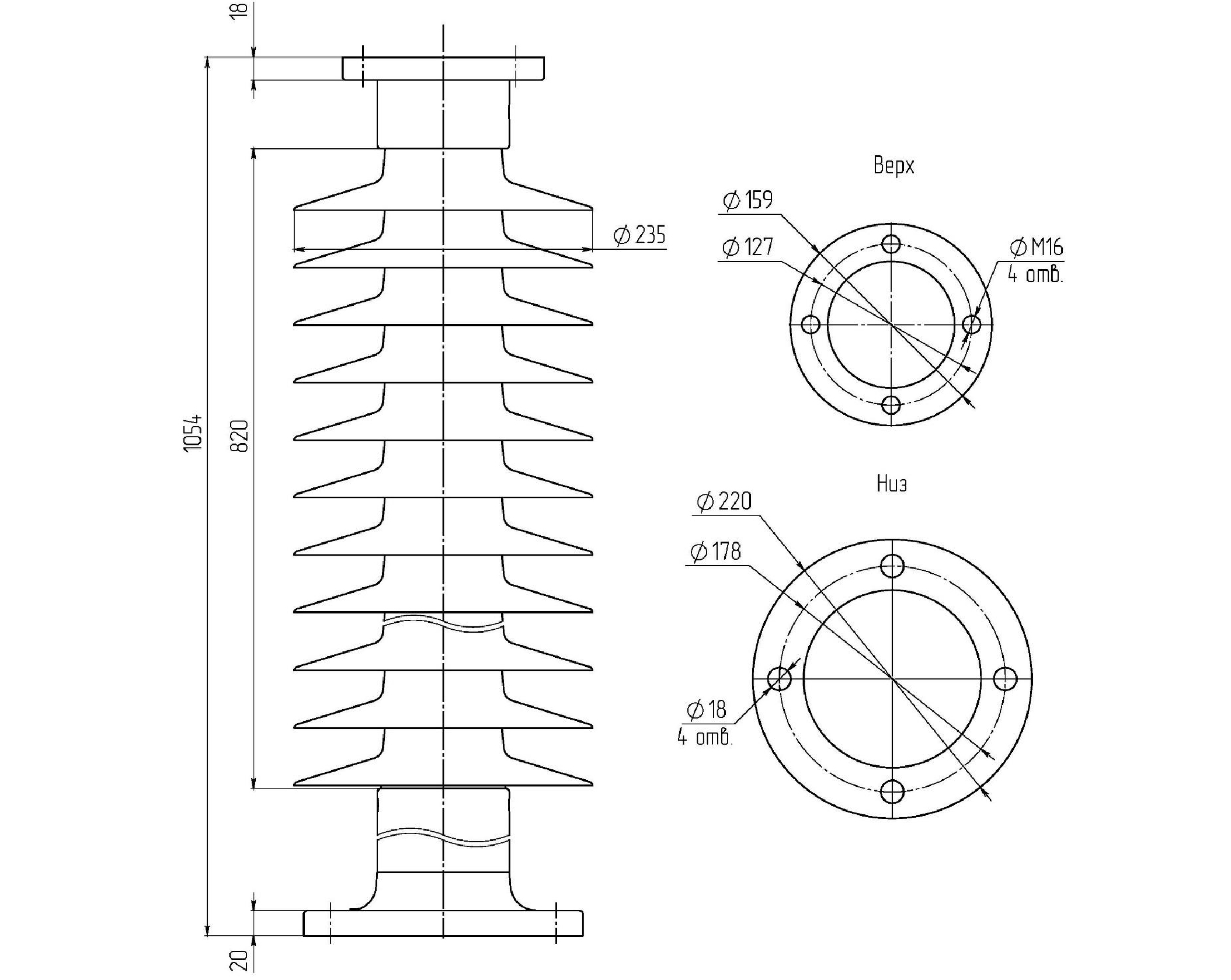

ОСК 10-110-А-3 УХЛ1		М16		ø18

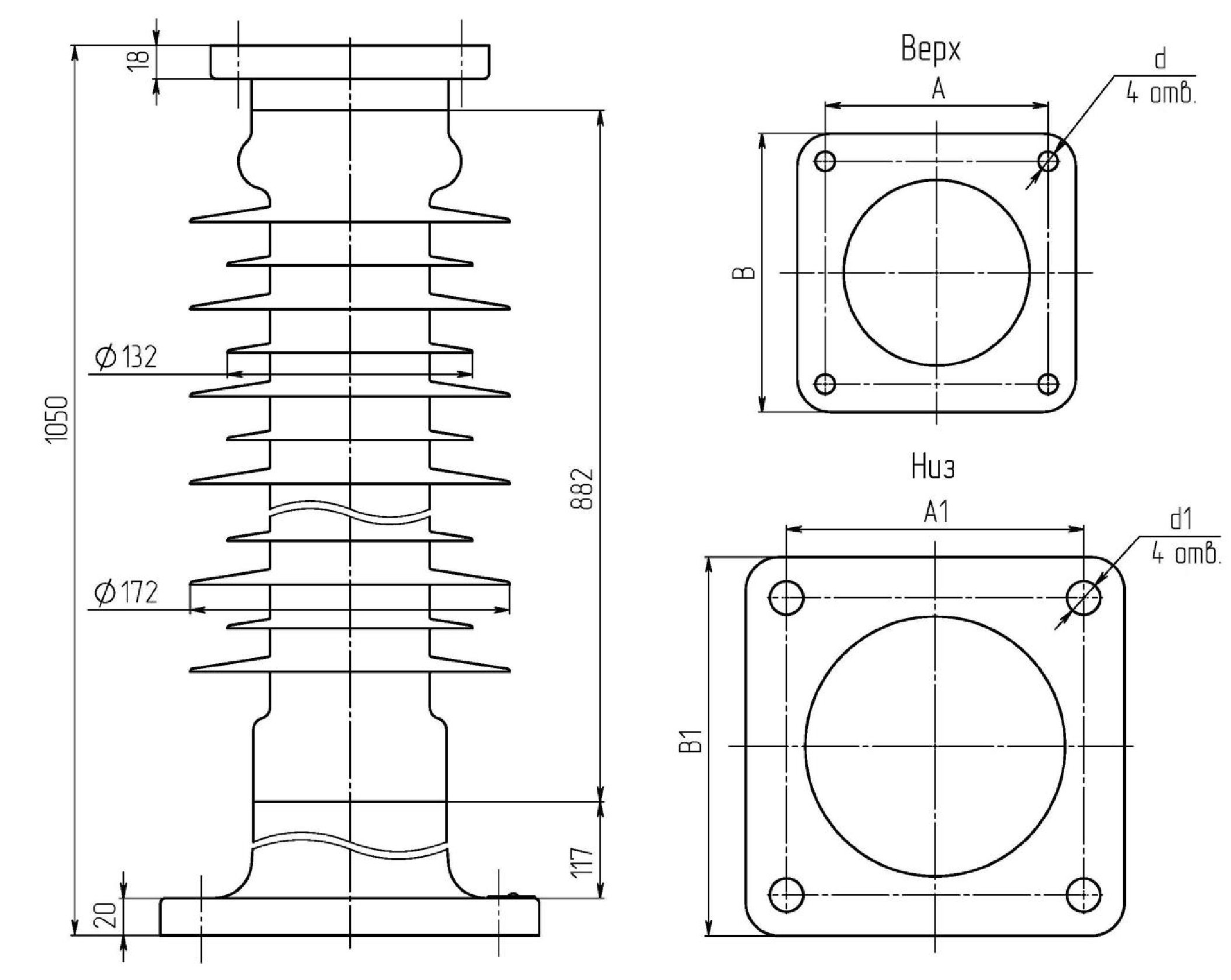

ОСК 10-110-Б-2 УХЛ1 (серый, красный, желтый, зеленый)	ø120	М12	ø160	ø18	ø150	ø204
ОСК 10-110-Б1-2 УХЛ1	ø100	М10
ОСК 10-110-Б2-2 УХЛ1		М12
ОСК 10-110-Б3-2 УХЛ1		ø10		ø12	ø130
ОСК 10-110-Б4-2 УХЛ1		М10		ø18
ОСК 10-110-Б5-2 УХЛ1		ø12
ОСК 10-110-Б6-2 УХЛ1		М12
ОСК 10-110-Б7-2 УХЛ1		М12		М12
ОСК 10-110-Б8-2 УХЛ1	ø120	ø10		ø18	ø150
ОСК 10-110-Б9-2 УХЛ1	ø100	ø18		ø18	ø150
ОСК 10-110-Б10-2 УХЛ1	ø100	М12		М16	ø150
ОСК 10-110-Б11-2 УХЛ1	ø120	ø12		ø18
ОСК 10-110-Б12-2 УХЛ1		М12		М18
ОСК 10-110-Б13-2 УХЛ1		М12		ø16
ОСК 10-110-В-2 УХЛ1 (серый, красный, желтый, зеленый)	ø60	ø18	ø160	ø18	ø204	ø204
ОСК 10-110-В1-2 УХЛ1	ø160	м18		ø18

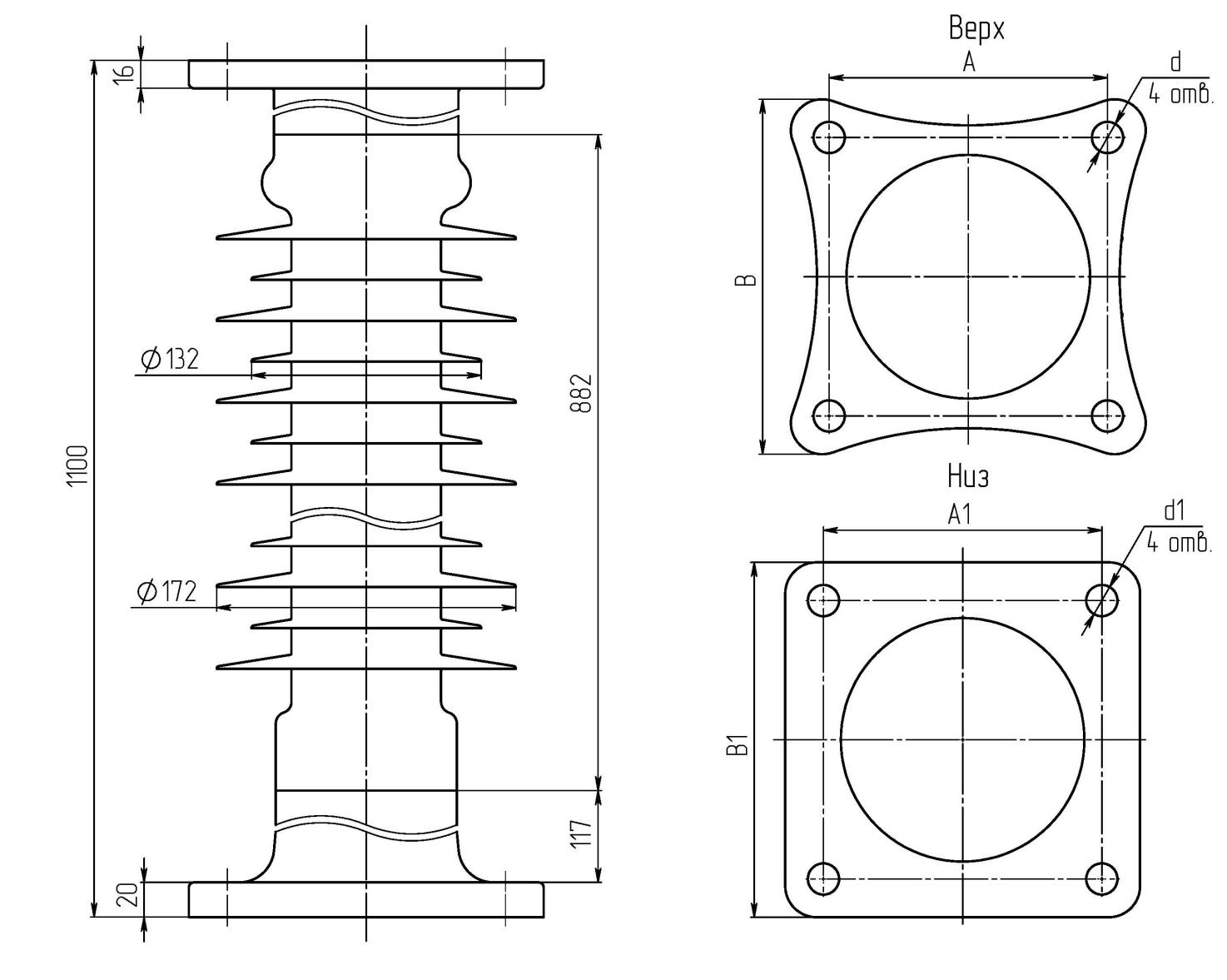

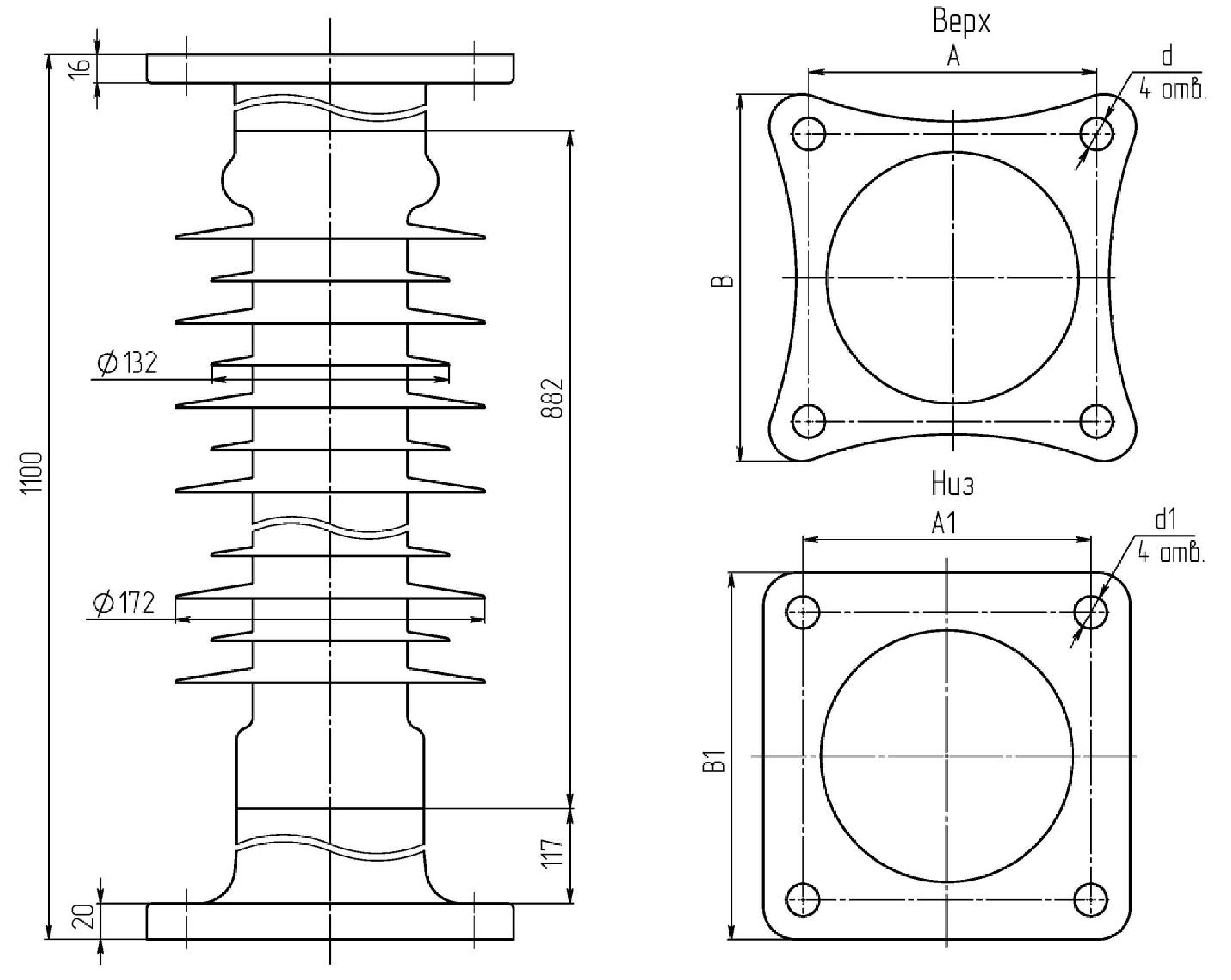

ОСК 10-110-В2-2 УХЛ1	ø160	М18		М18

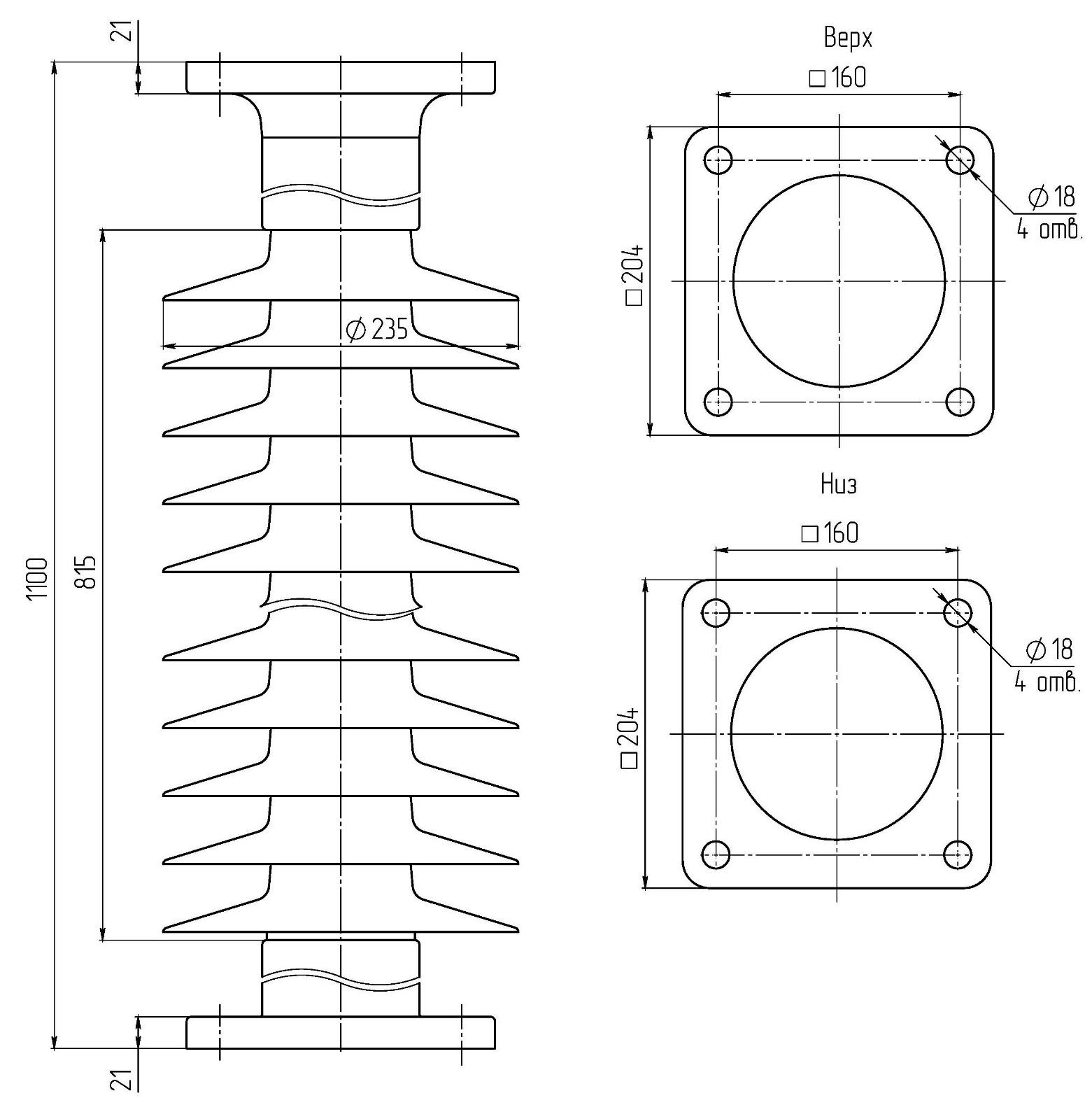

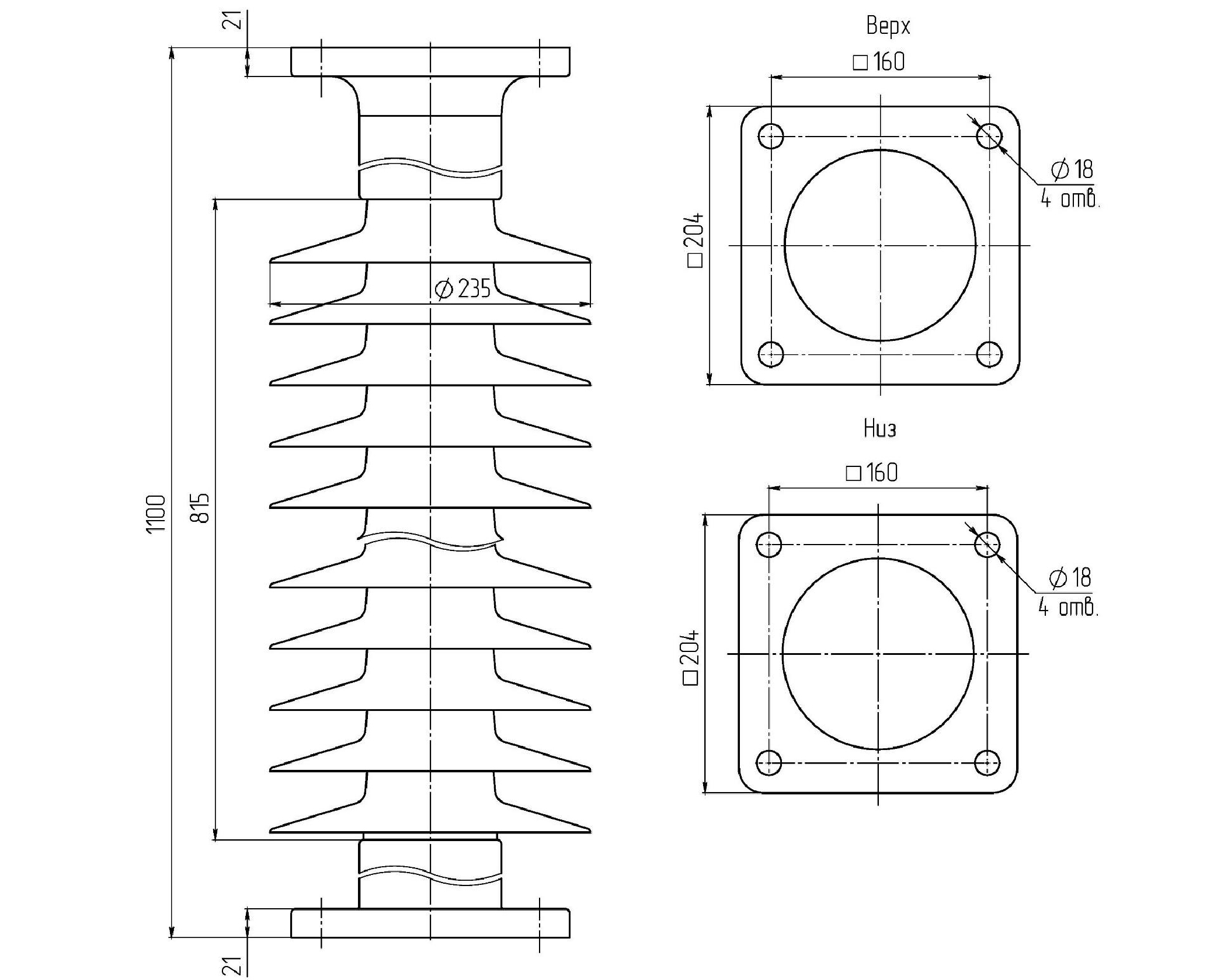

ОСК 10-110-В3-2 УХЛ1	ø160	ø20		ø20
ОСК 10-110-В4-2 УХЛ1	ø140	ø18		ø18
ОСК 10-110-В5-2 УХЛ1	ø120	М12		ø18
ОСК 10-110-В6-2 УХЛ1	ø120	М12		М18
ОСК 10-110-Г-3 УХЛ1 (серый, красный, желтый, зеленый)	ø127	М16	ø200	ø18	ø159	ø240
ОСК 10-110-Г1-3 УХЛ1		М12	ø178	ø16		ø218
ОСК 10-110-Г2-3 УХЛ1		М16	ø178	ø18		ø218

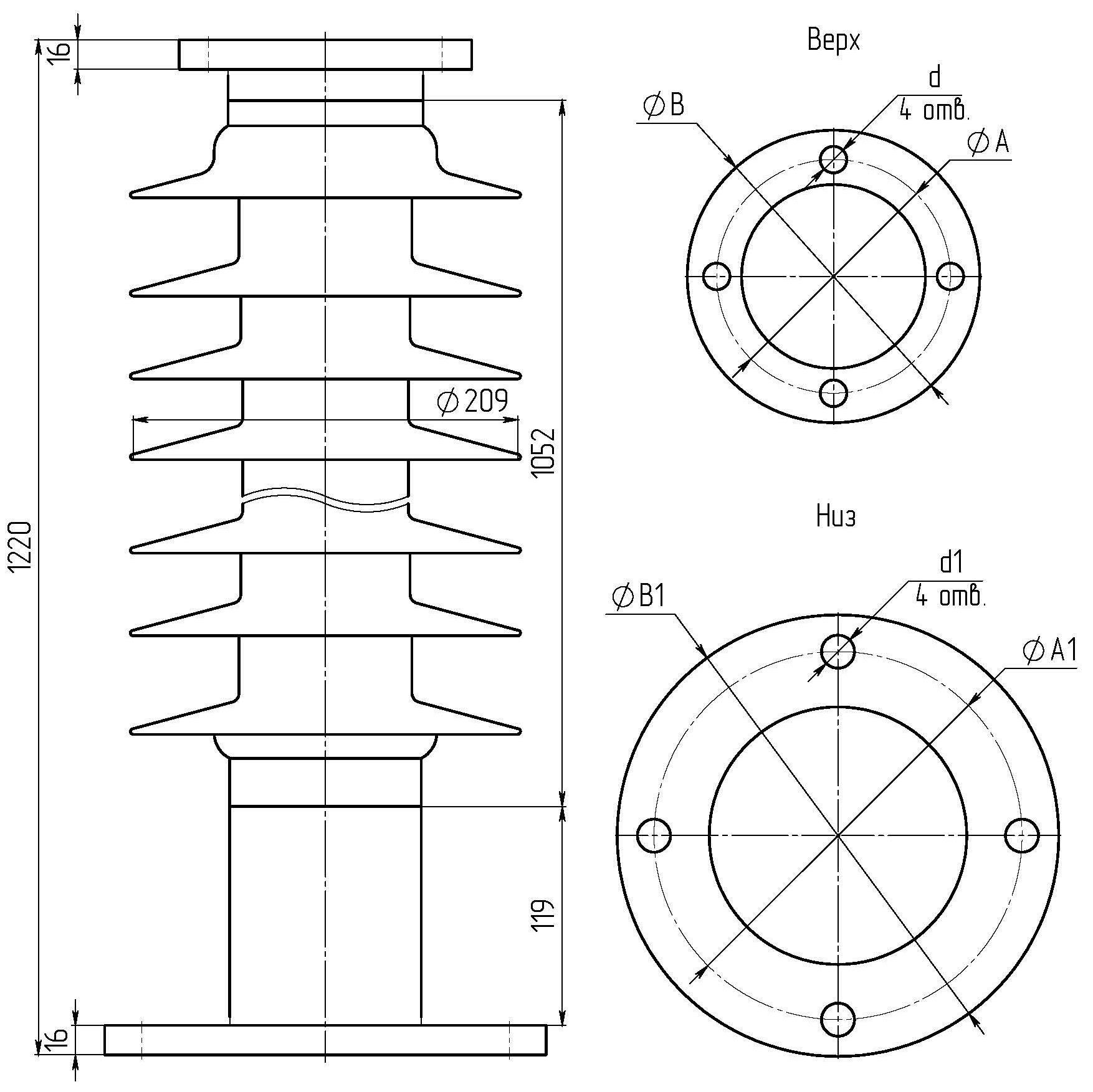

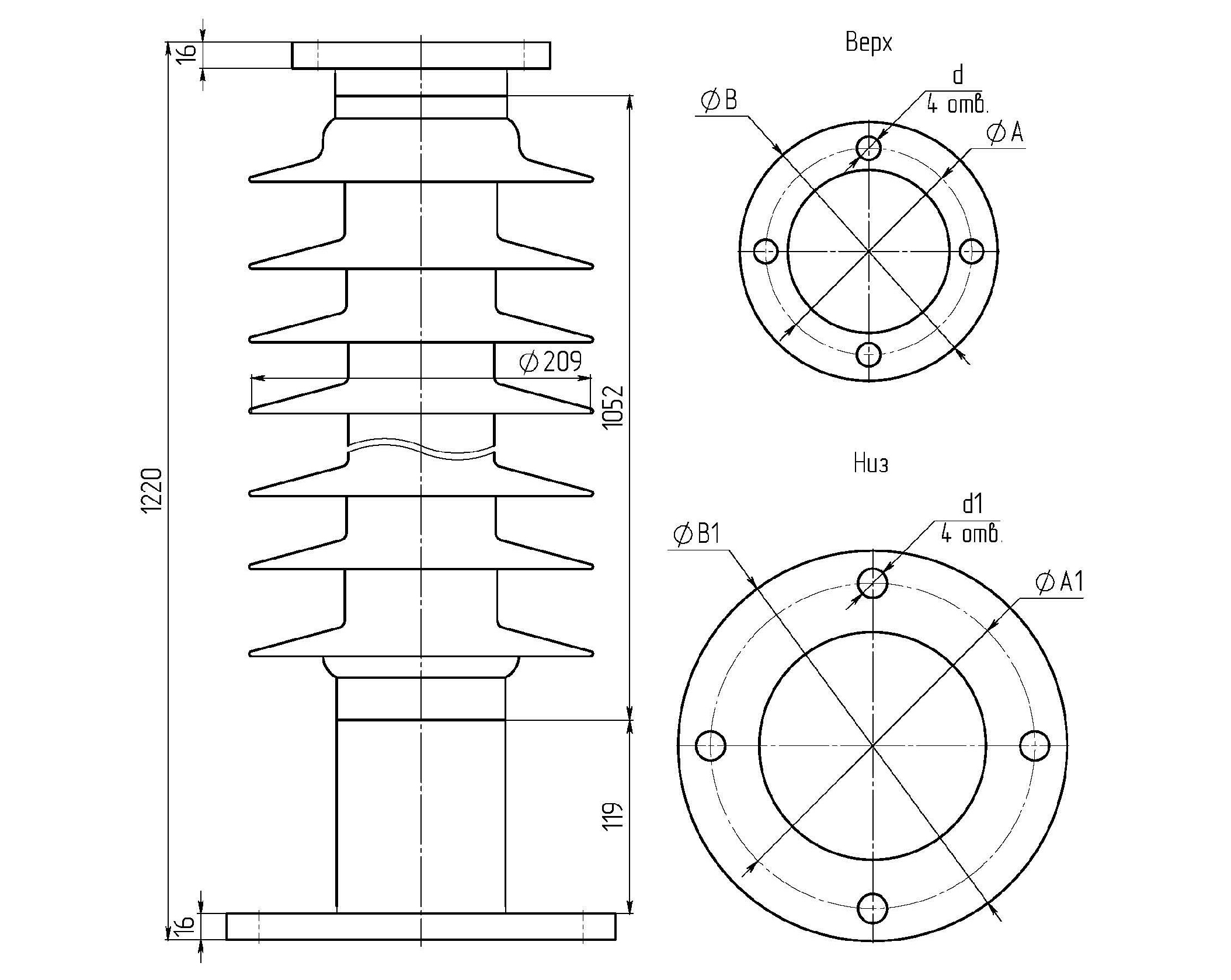

ОСК 10-110-Г3-3 УХЛ1		М16	ø225	ø14		ø265

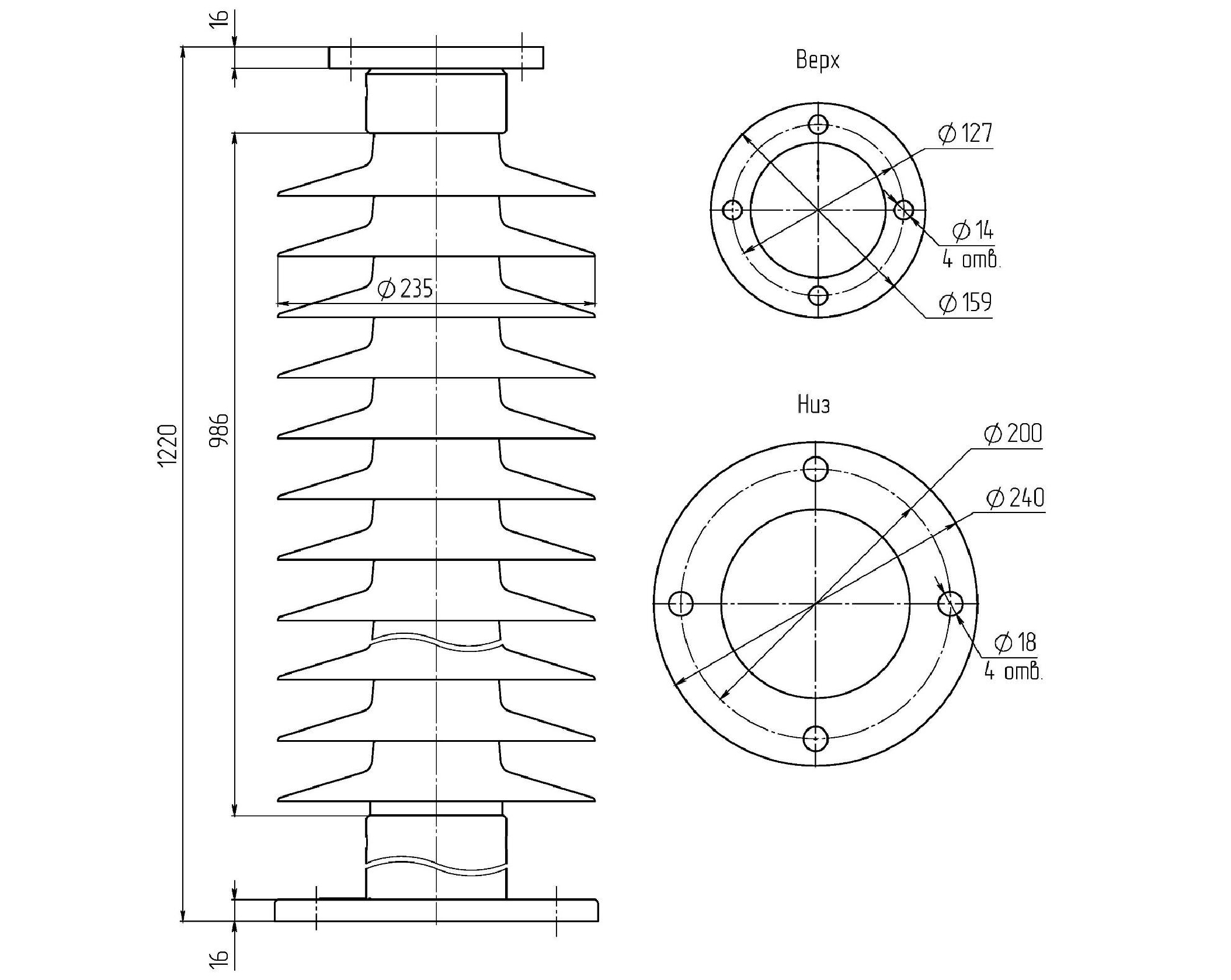

ОСК 10-110-Г4-3 УХЛ1		ø14	ø200	ø18		ø240
