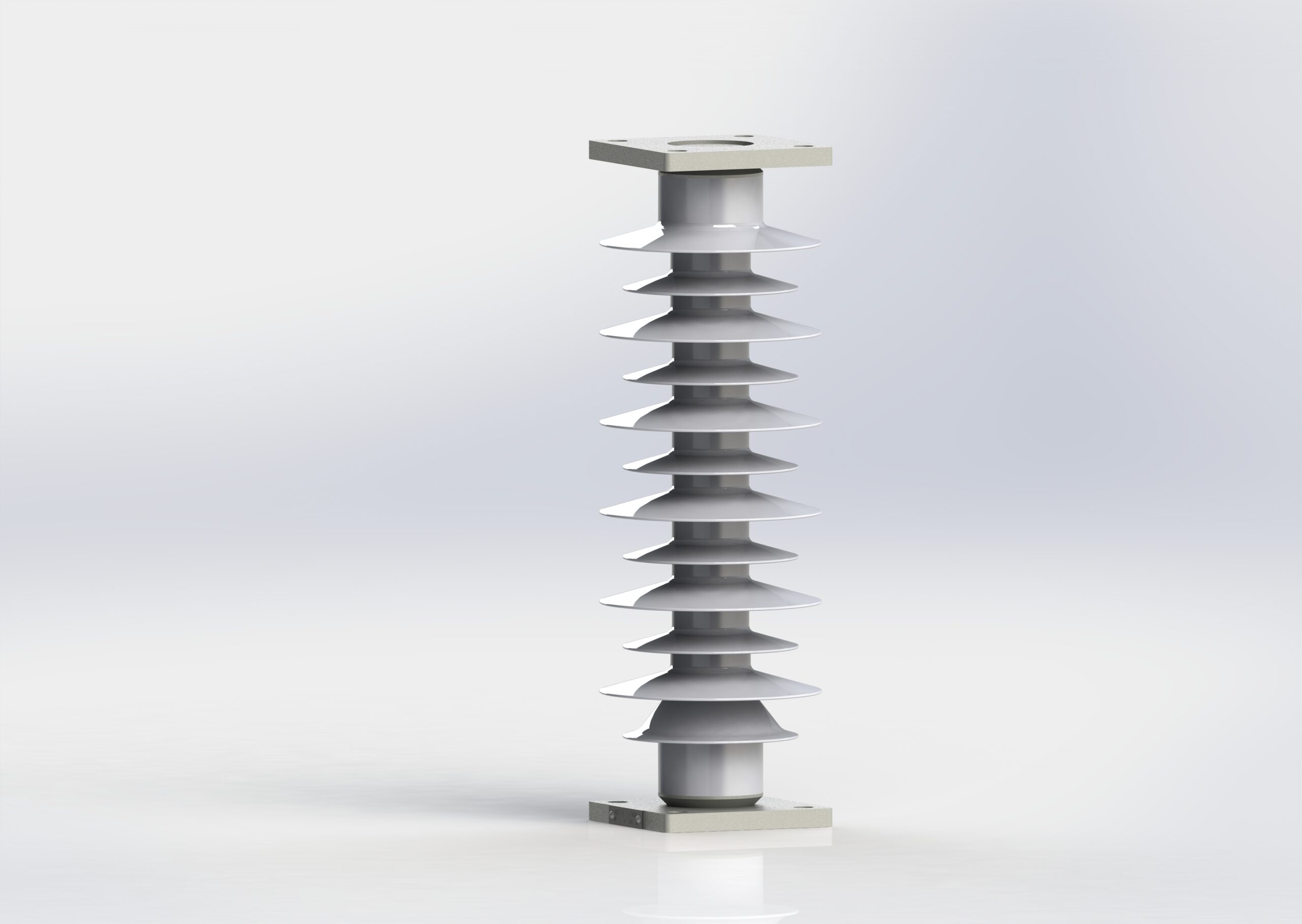

ОСК 35 кВ (УХЛ1) изоляторы стержневые опорные

Назначение

Изоляторы серии ОСК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций и ВЛ на напряжение 10, 35 и 110 кВ с частотой до 100 Гц.

Информационный материал

Каталог полимерных изоляторов

Документы

ОСК 10, 35, 110 и 220 сертификат соответствия ОСК опросный лист ОСК 10-110 кВ ЗАК

Изоляторы изготавливаются на базе стеклопластикового стержня с запрессованными на его концах фланцами и покрытым изолирующей монолитной внешней оболочкой из кремнийорганической композиции.

Электрическая прочность стеклопластикового стержня вдоль волокон не менее 3,5 кВ/мм.

Изолирующая оболочка изготовляется из кремнийорганической композиции, выполненной способом заливки стержня в литьевой форме. Цельнолитой способ изготовления оболочки обеспечивает стойкость к проникновению воды под защитную оболочку.

Конструкция фланцев изоляторов не имеет углублений, приводящих к скапливанию воды. Сварные швы стальных фланцев обеспечивают герметичность внутреннего объема изолятора.

Фланцы и крепежные элементы имеют антикоррозийное защитное покрытие, соответствующее требованиям ГОСТ Р 51177 и рассчитанное на полный срок эксплуатации изоляторов.

Назначение	ОСК5–35–А–3УХЛ1 ОСК5–35–Б–3УХЛ1
Номинальное напряжение, кВ	35
Испытательное напряжение полного грозового импульса, кВ	190
Механическая разрушающая сила на изгиб, кН, не менее — нормируемый параметр	5
Отклонение под действием максимальной эксплуатационной нагрузки на изгиб, мм, не более:	5
Минимальное разрушающее усилие на растяжение, кН	–
Длина пути утечки, см, не менее	116
Диапазон рабочих температур, °С	– 60 +50
Масса, кг, не более	6,0

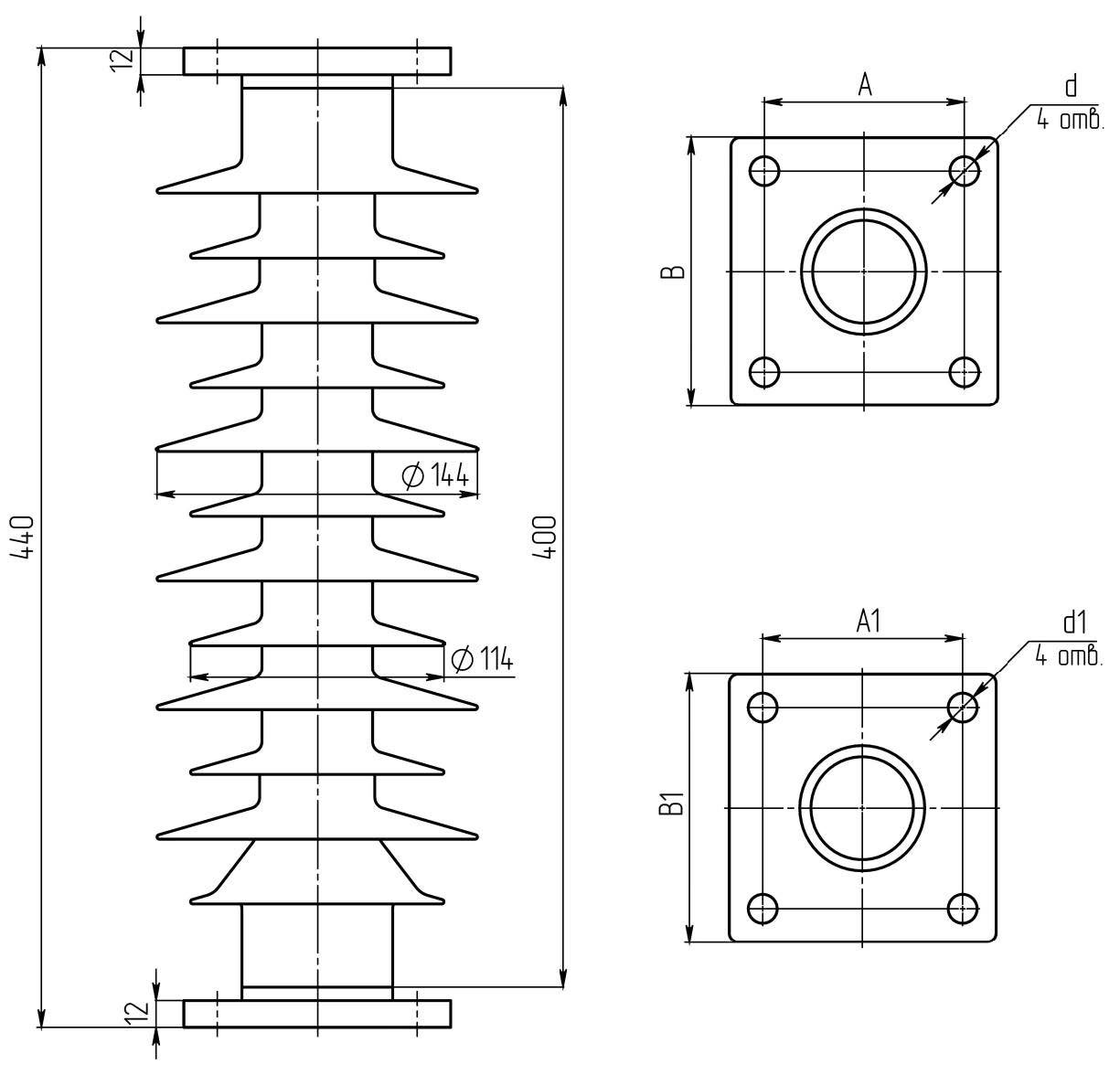

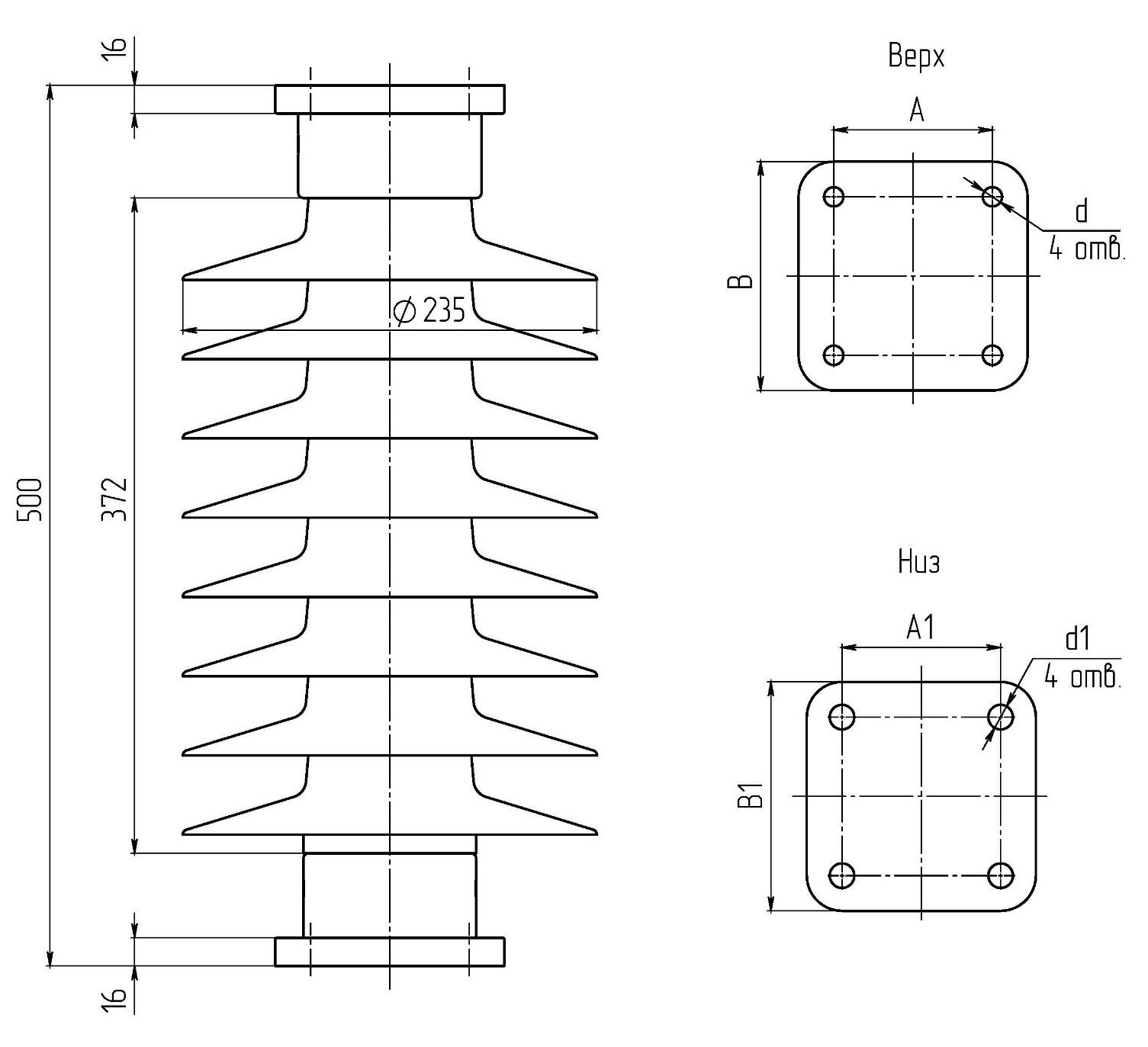

Тип изолятора	Приcоединительные размеры фланцев, мм				Габаритный размер фланцев, мм
	Верх		Низ		Верх	Низ
	А	d	A1	d1	B	B1
ОСК 5-35-А-3 УХЛ1 (серый, красный, желтый, зеленый)	□ 90	ø13	ø90	ø13	ø70	ø11
ОСК 5-35-А1-3 УХЛ1		M12	□ 90	M12	□120	□120
ОСК 5-35-А2-3 УХЛ1		M16		M16	□120	□120
ОСК 5-35-Б3 УХЛ1 (серый, красный, желтый, зеленый)	□ 100	М12		М12
ОСК 5-35-Б1-3 УХЛ1		ø13		ø13
ОСК 5-35-Б2-3 УХЛ1		М12	□ 100	ø14	□ 130	□ 130
ОСК 5-35-Б3-3 УХЛ1		М16		М16
ОСК 5-35-Б4-3 УХЛ1		М16		ø18
ОСК 5-35-Б5-3 УХЛ1		М12		ø13
ОСК 10-35-А4 УХЛ1	□90	М12	□90	ø14	□130	□130
ОСК 10-35-А1-4 УХЛ1		ø14		ø14
ОСК 10-35-А2-4 УХЛ1		М12		ø18
ОСК 10-35-Б4 УХЛ1	□ 160	ø18	□90	ø16	□210	□210
ОСК 10-35-Б1-4 УХЛ1		ø18		ø18
ОСК 10-35-Б2-4 УХЛ1		М18		М12
ОСК 10-35-Б3-4 УХЛ1		М12		М12
ОСК 10-35-Б4-4 УХЛ1		ø18		ø18		□230
